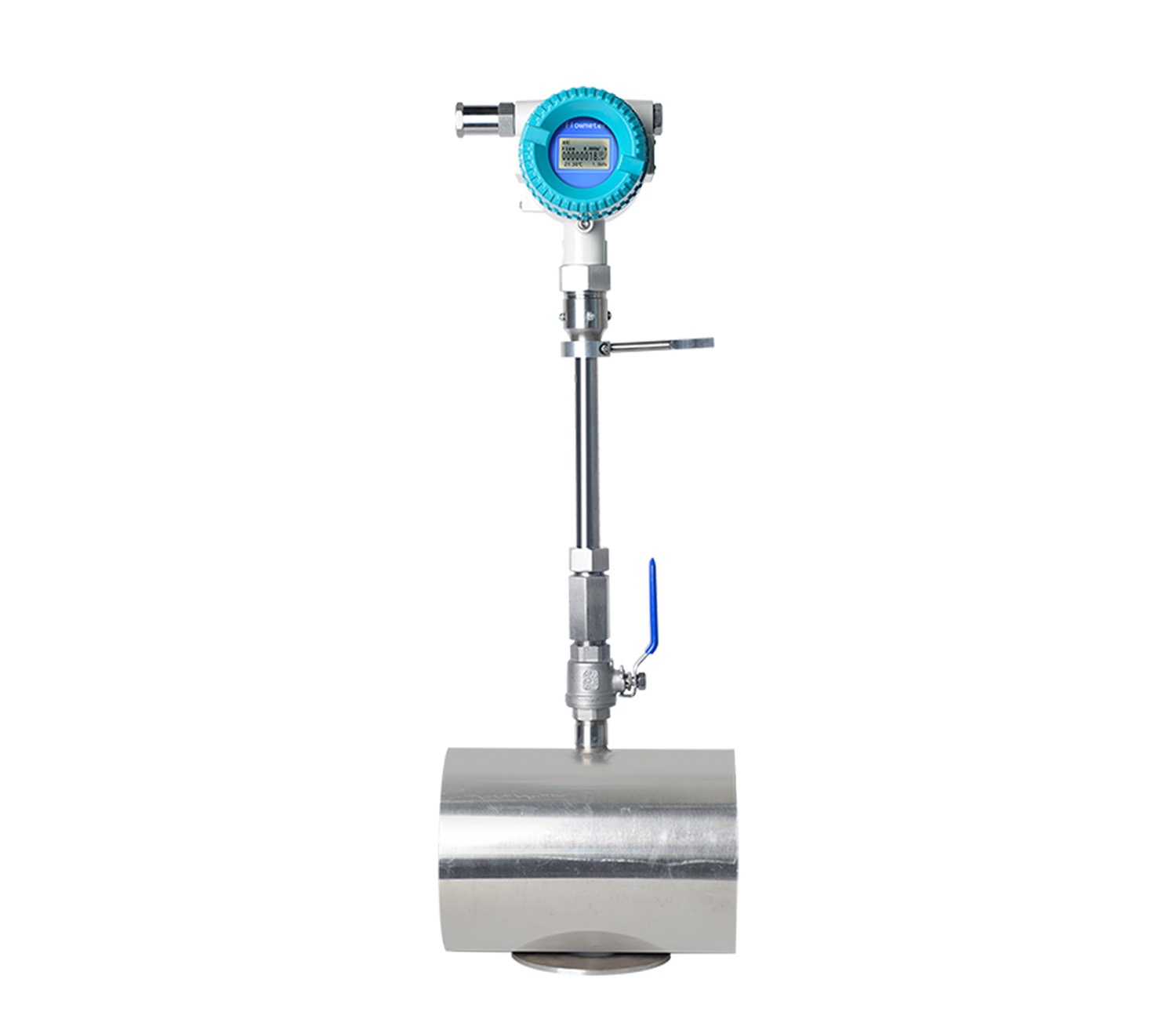

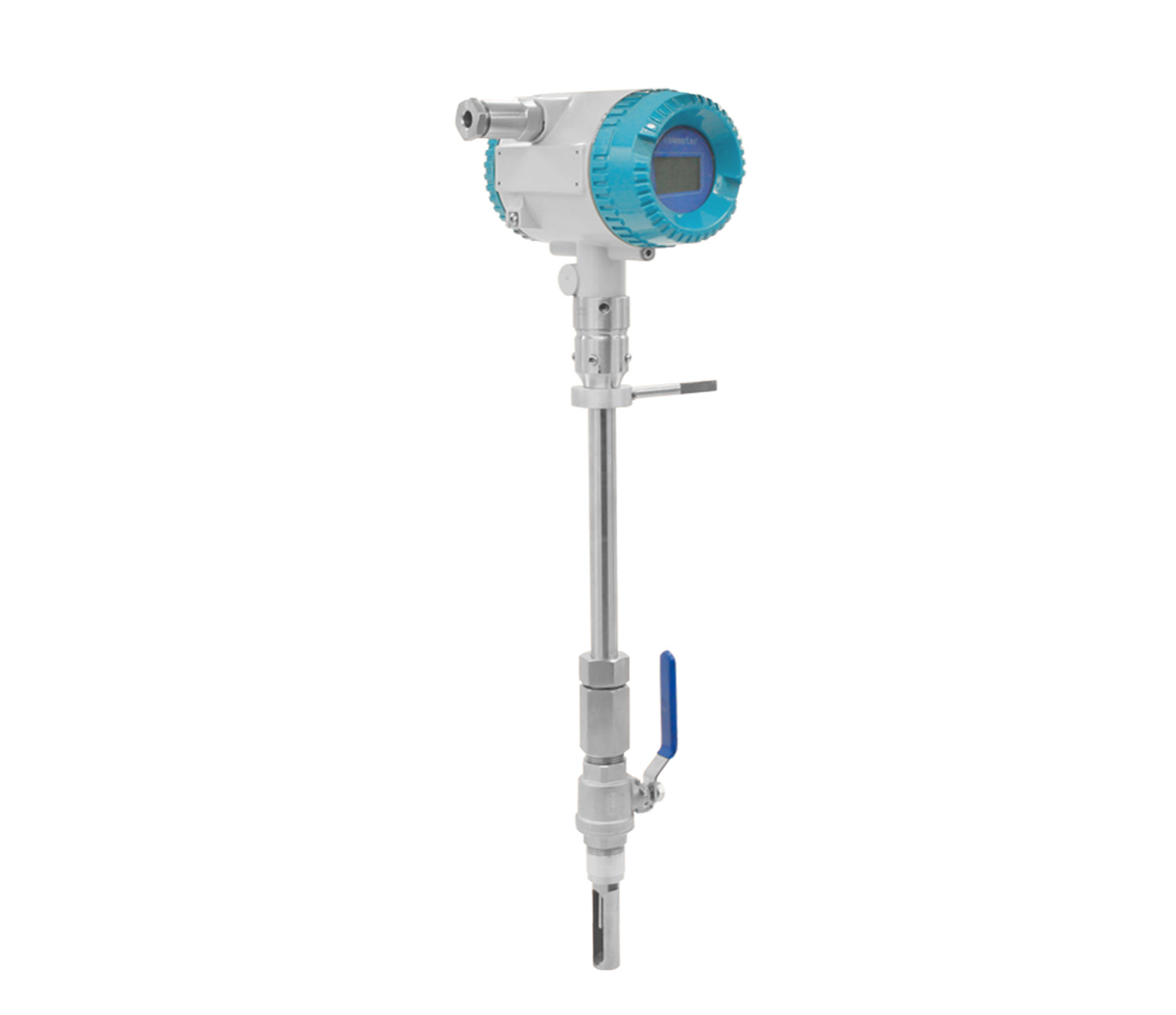

QTMF-CQ系列插入式傳感器可在線安裝、在線維護。
安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，最后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。QTMF系列熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置于被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG用于感應被測氣體溫度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。
?

工作原理

產品優點

技術參數

產品說明

工作原理

熱式流量計是基于熱擴散原理而設計的流量儀表.即利用流體流過發熱物體時發熱物體的熱量散失多少與流體的流量呈一定的比例關系.該系列流量計的傳感器有兩只標準級的RTD一只用來做熱源一只用來測量流體溫度當流體流動時兩者之間的溫度差與流量的大小成線性關系再通過微電子控制技術將這種關系轉換為測量流量信號的線性輸出。

QTM系列F熱式氣體質量流量計產品特點

安裝方便，維修簡單雙向檢測，防振動

多至24點流量測量

輸出模擬量的校正多點非線性曲線修正

寬量程比100：1

流量與溫度同時檢測，切換顯示

大口徑小流量測量，可做泄露檢測

采用專有技術“雙平衡結構”封裝傳感器

專有高濕、高溫算法，介質溫度可達500℃

直接質量流量檢測，無需溫度壓力補償

產品優點

真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或者標準體積流量。

寬量程比，可測量流速高至100Nm/s低至0.1Nm/s的氣體，可以用于氣體檢漏。

抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。

安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（需要特殊定制）

數字化設計。整體數字化電路測量，測量準確、維修方便。

采用RS-485通訊，或HART通訊，可以實現工廠自動化、集成化。

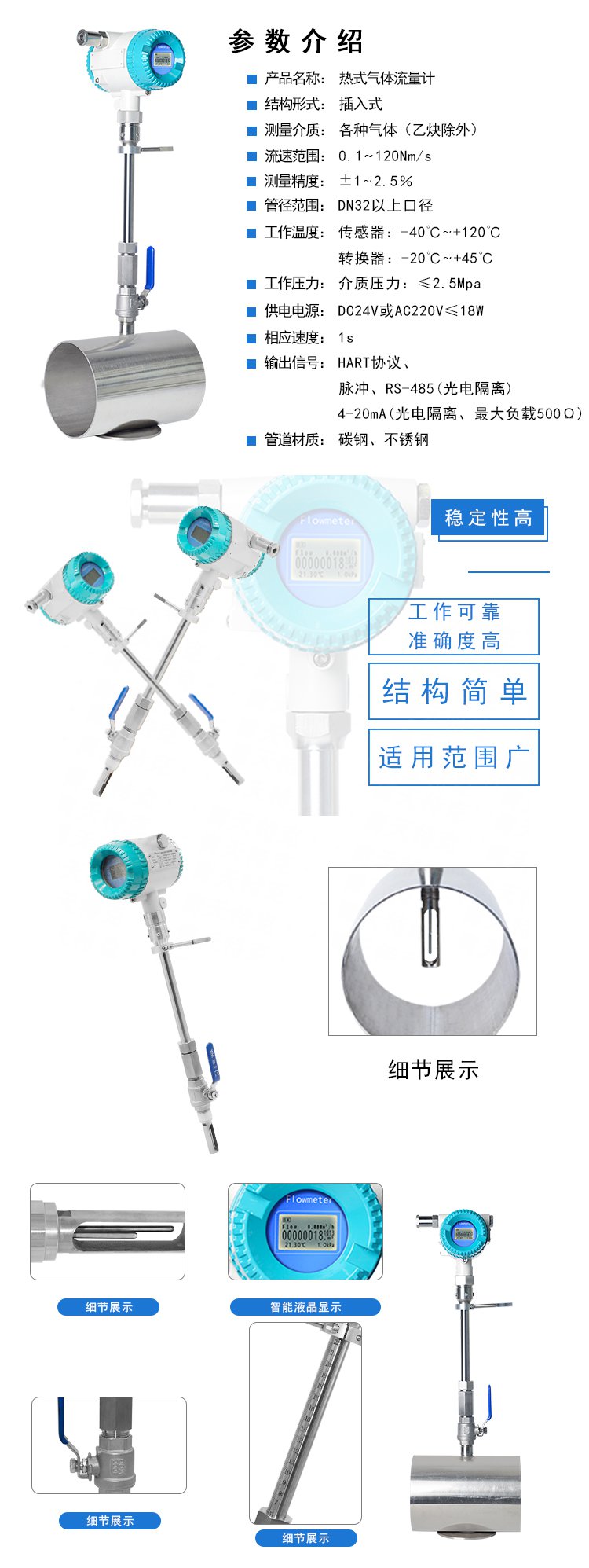

技術參數

yle="width: 750px; height: 1995px;" />

產品說明

熱式氣體質量流量計由一體式流量轉換器、流量傳感器組成。按流量傳感器類型式分為：插入式和管段式熱式氣體質量流量計。

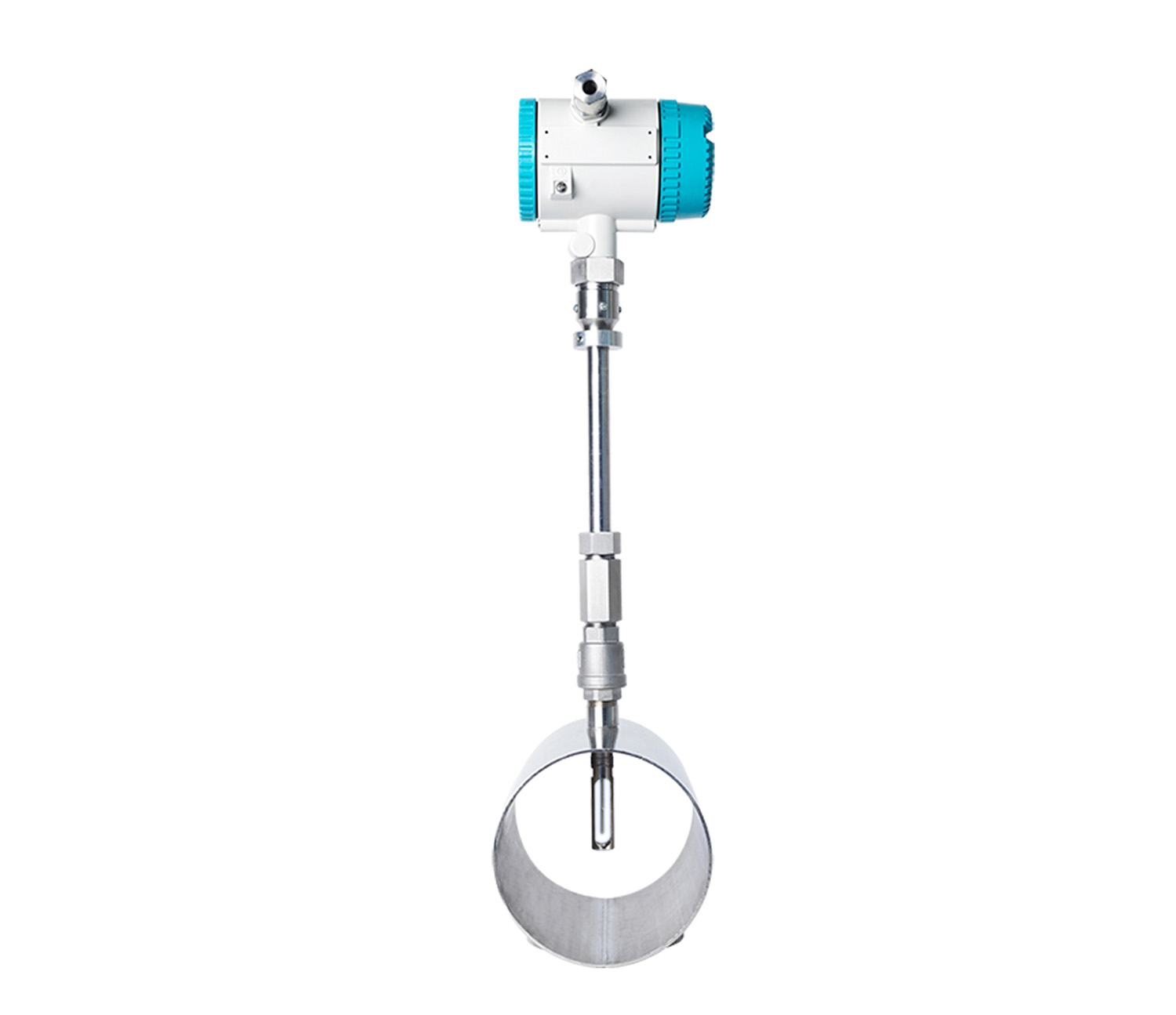

插入式熱式氣體質量流量計可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，最后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑：適用于DN50以上所有口徑。
